金属鲍尔环填料

一、产品外形及结构特点:

金属鲍尔环填料是采用金属薄板冲制而成,在环壁上开出了两排带有内伸舌叶的窗孔,每排窗孔有五个舌叶,每个舌叶弯向环内,指向环心,在中心处几乎相搭,上下两层窗孔的位置相互错开,开孔的总面积约约为整个环壁面积的35%左右。由于鲍尔环填料在环壁上开了许多窗孔,使得塔内的气体和液体能够从窗口自由通过,所以填料层内的气、液体分布情况比拉西环填料有了较大的改善,其分离性能明显提高,所以鲍尔环填料仍是目前被采用的主要环形填料之一。



二、材质

金属鲍尔环填料包括不锈钢鲍尔环、碳钢鲍尔环、铝鲍尔环等材质。其中不锈钢又有201、301、304、304L、321、316、316L等材质。

三、特性数据

金属鲍尔环特性数据如下表:

型号公称尺寸(mm)

外径××
   D×H×δ(mm)

堆积个数
   n/m3

堆积密度
   vp
   kg/m3

比表面积
   (a)
   m3/m3

空隙率
   (ω)
   m3/m3

干填料因子
   (α/ε3)
   m-1

Φ16

16×16×0.4

185000

396

362

0.95

299

Φ25

25×25×0.5

51900

393

219

0.95

269

Φ38

38×38×0.6

13800

318

148

0.96

153

Φ50

50×50×0.8

6300

314

109

0.96

131

Φ76

76×76×1.0

1830

308

72

0.96

80

产品执行标准

HG/T212556.1-1995

产品主要材质有:碳钢、301304316316L321等。

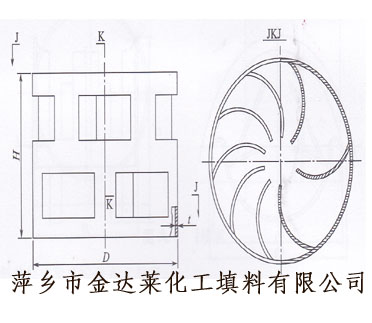

四、产品形状图

                                    金属鲍尔环形状

五、产品用途


金属鲍尔环填料适用于各种分离、吸收、脱吸装置、常减压装置、合成氨脱碳、脱硫系统、乙苯分离、异辛烷、甲苯分离等。如用于煤制尿素项目中的增湿器、硫回收、氨库、酚回收、常压吸收塔;煤制甲醇项目硫回收、变换、尾气吸收塔、碱洗塔等装置;环保污水处理装置中的洗涤塔;空分系统中的空冷塔通常在高温区使用304不锈钢鲍尔环填料。

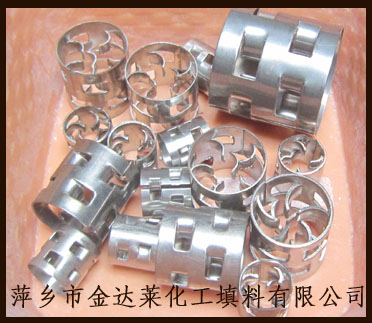

几种规格的不锈钢鲍尔环

陶瓷矩鞍环及拉西环填料、金属鲍尔环填料的传质性能


相关产品:陶瓷鲍尔环 塑料鲍尔环填料
