不锈钢网孔板波纹填料
材质 : 不锈钢301 304 321 316 316L 2205等
品牌 : “精填”牌
产品详情
产品评论(0)

不锈钢网孔板波纹填料

不锈钢网孔板波纹填料是用不锈钢金属薄板经冲切拉伸成特定规格的菱形网孔板,而后经冲压(或碾压)成波纹片,进而组装成填料盘。填料盘由若干网孔波纹片垂直排列成圆盘,相邻两网孔板波纹片的倾角方向相反,当倾角为30°时,相邻网孔板波纹片倾角成60°交叉;当倾角为45°时,相邻网孔波纹片成90°交叉。

不锈钢网孔板波纹填料综合了金属丝网波纹填料金属孔板波纹填料的各自技术经济优点,通量大、压降小、操作弹性大、能耗低,可根据分离介质不同选用不同的金属材料制作。如采用纯钛、钼三钛、316L321304等不锈钢、铜、铝等材质。具有高效率的新型塔填料。它效率较高是由于比表面积较大,规则的菱形网孔易为液膜覆盖,凸凹不平的表面强化了液膜的湍动、混合及表面更新。

特性参数


型号

比表面积
m2/m3

空隙率
%

水力直径

mm

峰高

mm

F因子
m/s
kg/m3

理论塔板
1/m

压力降mmHg/m

SW-1

643

86.38

5.7

4.5

1.4-2.2

6-8

2-3.5

SW-2

450

90.75

9

6.5

2-2.4

4-5

1.6-1.8

产品执行标准

HG/T21559.1-1995 不锈钢网孔板波纹填料


填料制造要求

1、根据塔设备设计确定填料盘为分块或整块式,便于填料的安装,每个分块尺寸应能从入孔进入塔内组装。塔径小于800mm的塔应按整盘式制造。对整盘填料应用钢带箍紧,箍的端头搭接点焊。防止填料变形,上箍安装完后,以上沿剪缝,留作填料装塔前在现场翻边用。剪缝间距依盘径大小而定,以便于翻边为准。对于分块式填料,每块填料的板片必须进行点焊,确保每块填料成一体,波纹片不散落。每个分块及组装后的填料盘不加钢带箍。

应用范围

不锈钢网孔板波纹填料主要应用于汽液传质设备的内件,不含固体颗粒及悬浮物的清洁物系,现已在香料、农药、精细化工、石油化工、高碳醇、乙醇、乙二醇、三甲酯、已酸乙酯、对氯苯酚、环氧丙烷、吗啉、石油萘等分离精馏中应用。如在甲醇连续精馏回收中的应用:采用网孔板波纹填料连续精馏回收甲醇,年处理量1680吨,回收甲醇浓度达98.5%以上,水分含量小于0.3%,满足生产需要。

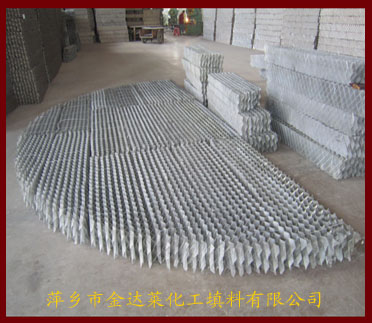

不锈钢网孔板波纹填料

SW-1型 不锈钢网孔板波纹填料
