金属孔板波纹填料

1、产品介绍:

金属孔板波纹填料是应用最广泛的一种不锈钢金属规整波纹填料,用各种材质的不锈钢金属薄片(0.15-0.20mm厚)经冲床冲压成具有波峰和波谷的波纹片,再将波纹片用点焊机焊接成整块拼成圆形或方形等。波纹片上冲有φ4mm小孔(或根据需要不开孔),及若干长约5mm的细缝,波纹顶角约900,波纹形成的通道与垂直方向成450300角度。相邻两波纹片流道成900,上下两盘波纹填料旋转900叠放,在直径较小用法兰连接的塔内,波纹填料做成一个个整的圆盘,直径略小于塔的内径。在直径较大的塔内,每盘波纹填料分成数块,通过人孔放入塔内,在塔内拉拼成一个个完整的圆盘,上下两盘填料的波纹片旋转900安装,使流体在塔内充分混合。

这种结构加强了湿润性能并可能形成双向渗透。开孔率约9-12%,其穿孔的板片表面有特殊纹理,以提高有效传质面积。

金属孔板波纹填料不仅空隙率高,比表面积大,均匀地分布了汽液流体的分布性能。而且具有耐压强度高,抗热冲击性能好,使用温度高等优点. 其分离能力类似于丝网波纹填料。

2、材质

产品材质有301  304 316 316L 321 2205等几种

3、特性参数

金属孔板波纹填料特性参数


型号

比表面积m2/m3

堆积比重kg/m3

空隙率%

倾斜角

压力降Pa/plate

理论板数piece/m

125Y

125

100

98

45°

200

11.2

200Y

200

120~150

98


260

1.2~2

250Y

250

180-200

97

45°

300

22.5

350Y

350

280

94

45°

350

3.54

500Y

500

360

92

45°

400

44.5

125X

125

100

98

30°

140

0.80.9

250X

250

200

97

30°

180

1.62

350X

350

280

94

30°

230

2.32.8

500X

500

360

92

30°

280

2.83.2

产品执行标准

不锈钢孔板波纹填料 HG/T 21559.2-2005


4、应用

金属孔板波纹填料在精馏、吸收、再生、传热、汽提、闪蒸、捕沫等多种场合具有广泛的用途,具有较大的通量和较高的分离效率。但对于强腐蚀体系、中高压力分离体系、液体粘度较大的体系、脏堵聚合体系、高表面张力体系的分离,选用时应谨慎。

产品主要应用于石油化工(如原油加工油水分离器填料、聚结器填料)、化肥工业、天然气净化、冶炼等.煤化工(在焦化厂回收粗苯的洗苯塔)、乙苯乙烯分离,高纯氧制备、环氧丙烷分离,脱丁烷塔,环已烷回收,汽油分馏,常减压炼油等装置中.

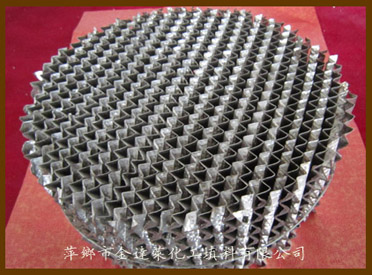

金属孔板波纹填料

250Y金属孔板波纹填料
