陶瓷膜过滤器
一、 产品主要性能介绍
陶瓷膜过滤器是对工业生产使用过程中的废水、使用的原水、废液进行处理的一种设备。使废水通过陶瓷膜过滤器后达到**规定的排放标准或循环利用。产品广泛应用于环保领域内废水化学混凝后污泥、絮凝体的过滤、脱水；离子交换法、电解法、活性炭吸附法处理废水的预处理；祸炉湿法除尘废水中悬浮物的过滤处理（可实现闭路循环）；气浮法与蒸发法浓缩的终端处理；含油废水的油水分离处理；甲醇过滤、天然气、液化气、煤气净化灰飞过滤器及其他各种烟气的过滤等。化工、冶金、化纤、电子、煤油、酿造、纯净水、制药、工业液体、工业废水等业的固液分离、固气分离、气汽分离、气液分离。*小孔径可达0.1μm,**600μm.
二、陶瓷膜过滤管规格及技术参数
JDL系列陶瓷膜过滤器的核心部件-陶瓷膜过滤管，它是以耐酸的陶瓷颗粒或石英、刚玉砂等为主要原料、添加少量无机粘结剂及氧化锆增强剂等多种原料进行科学配方，经素烧、粉碎、分级、成型、制膜等工序加工而成。其主要机理为通过高温锻烧形成一种立体网孔结构微滤膜。陶瓷过滤管具有机械强度高、耐酸、耐碱、耐高温，再生能力强等特点。
陶瓷膜过滤管技术参数
种 类 性 能 | 技术指标 |
石英质 | 陶瓷质 | 莫来石质 | 碳化硅质 | 棕刚玉质 |
耐酸度,% | ≥98 | ≥98 | ≥98.2 | ≥98.5 | ≥99 |
耐碱度,% | ≥85 | ≥87 | ≥90 | ≥92 | ≥95 |
气孔率，% | ≥42 | ≥42 | ≥42 | 35-48 | 35-48 |
抗压强度，Mpa | ≥11 | ≥11 | ≥15 | ≥20 | ≥50 |
抗弯强度，Mpa | ≥5．5 | ≥5．7 | ≥5．8 | ≥15 | ≥30 |
热稳定性, ℃ | 150 | 300 | 550 | 750 | 1000 |
孔径，μm | 1~500 | 1~500 | 1~500 | 1~500 | 1~500 |
密度,Kg/m3 | 1．15~1.25 | 1．18~1.22 | 1.23~1.52 | 1.60~1.75 | 1.70-4.90 |
主要规格 mm | φ100×20×700-1000、φ120×20×700-1000、φ150×25×80-1000、φ200×30×1000、 φ250×30×1000、φ300×35×1000 |
| | | | | | | | |
三、结构及工作原理
3．1、结构
JDL系列陶瓷膜过滤器主要以碳素结构钢Q235-B作主要材料，过虑器主体由椭圆形封头、筒体、裙座或支座组焊而成。罐内由上花板和下花板按规定的尺寸焊接，并将陶瓷膜过滤管安装在上花板和下花板之间。形成三个室。上层为集油室，中层为过虑室，下层为沉渣室，在集油室设有进液口和排油排空口。过虑室罐壁上设有出液口，沉渣室设有清污口和排污口并装有排污盘管，各管口上安装相应规格的阀门供调节。三个室都设有人孔供安装和检修之用。
3．2、工作原理
JDL系列陶瓷膜过滤器一般使用两台或两台以上并联运行。废水从进液口进入集油室将所所携带的油全部聚集在集油室顶层，积集到一定量时，由排液口定期排出。然后废水在外压的作用下，经陶瓷膜拜过滤管微孔渗透到过滤室，经出液口排出。同时将杂质截留下来并沉积在沉渣室，积集一定量时经排污口排出送入下道工序。设备运行屯一段时间后，在水流的作用下，部分机械杂质会附着在陶瓷膜过滤管表面上且会**流量，使压差增大，此时应进行反冲洗，以利提高陶瓷膜过滤管的过滤**。在不同行业和不同领域中应用，其工作原理有所不同。该设备运行可以人工操作，也可与微机联锁自动控制。
四、产品形状及尺寸
4．1、JDL-12~JDL-40陶瓷膜过滤器外形尺寸及管口方位图
4．2、JDL-12~JDL-40外形尺寸
规格 | DN | H | H1 | H2 | H3 | H4 | E | A | B | D | d |
JDL-12 | 1400 | 4520 | 1650 | 1850 | 1180 | 1100 | 940 | 180 | 160 | 1260 | 18 |
JDL-15 | 1600 | 4570 | 1680 | 1850 | 1215 | 1100 | 1040 | 180 | 160 | 1460 | 18 |
JDL-20 | 2000 | 4670 | 1780 | 1850 | 1315 | 1100 | 1240 | 220 | 200 | 1830 | 20 |
JDL-25 | 1800 | 5270 | 1730 | 2750 | 1265 | 1100 | 1140 | 220 | 200 | 1630 | 23 |
JDL-30 | 2000 | 5370 | 1780 | 2750 | 1315 | 1100 | 1240 | 220 | 200 | 1830 | 23 |
JDL-40 | 2200 | 5800 | 1850 | 2750 | 1380 | 1100 | 1340 | 220 | 200 | 2030 | 23 |
4．3、JDL-12~JDL-40管口表
代号 规格 | JDL-12 | JDL-15 | JDL-20 | JDL-25 | JDL-30 | JDL-40 | 用途 |
V1 | DN65 | DN65 | DN80 | DN80 | DN100 | DN125 | 进液口 |
V2 | DN65 | DN65 | DN80 | DN80 | DN100 | DN125 | 出液口 |
V3 | DN50 | DN50 | DN65 | DN65 | DN65 | DN50 | 排污口 |
V4 | DN50 | DN50 | DN65 | DN65 | DN65 | DN80 | 清污口 |
V5 | DN32 | DN32 | DN50 | DN50 | DN50 | DN80 | 排空口 |
V6 | DN500 | DN500 | DN500 | DN500 | DN500 | DN500 | 入孔 |
V7 | DN500 | DN500 | DN500 | DN500 | DN500 | DN500 | 人孔 |
V8 | DN500 | DN500 | DN500 | DN500 | DN500 | DN500 | 人孔 |
4．4、JDL-12~JDL-40技术性能及参数
代号 规格 | 过虑面积 m2 | 处理能力 m3/h | 容积 m3 | 工作压力 Mpa | 工作压差 Mpa | 处理后含油量，ml/L | 处理后悬浮物含量，mg/g | 过滤管 规格 mm |
JDL-12 | 12 | 15~20 | 5.6 | ≤1.0 | 0.02~0.06 | 2~30 | 5~100 | φ100×20×900 |
JDL-15 | 15 | 20~25 | 7.5 | ≤1.0 | 0.02~0.06 | 2~30 | 5~100 | φ100×20×900 |
JDL-20 | 20 | 25~30 | 11.6 | ≤1.0 | 0.02~0.06 | 2~30 | 5~100 | φ100×20×900 |
JDL-25 | 25 | 30~40 | 13.6 | ≤1.0 | 0.02~0.06 | 2~30 | 5~100 | φ125×23×800 |
JDL-30 | 30 | 40~50 | 13.9 | ≤1.0 | 0.02~0.06 | 2~30 | 5~100 | φ128×23×800 |
JDL-40 | 40 | 50~65 | 18.3 | ≤1.0 | 0.02~0.06 | 2~30 | 5~100 | φ150×25×900 |
4．5、JDL-60~JDL-160外形尺寸
规格 | DN | H | H1 | H2 | H3 | H4 | B | B1 | E | D |
JDL-60 | 2700 | 6260 | 300 | 4585 | 1700 | 1150 | 250 | 250 | 1610 | 2900 |
JDL -80 | 3000 | 6500 | 300 | 4750 | 1865 | 1150 | 250 | 250 | 1760 | 3300 |
JDL -100 | 3400 | 6715 | 300 | 4945 | 1960 | 1150 | 250 | 250 | 1960 | 3700 |
JDL -120 | 3600 | 6830 | 300 | 5190 | 2025 | 1150 | 250 | 250 | 2060 | 3900 |
JDL -145 | 4000 | 6900 | 300 | 5110 | 2197 | 1150 | 300 | 300 | 2260 | 4300 |
JDL -160 | 4000 | 7200 | 300 | 5410 | 2187 | 1150 | 300 | 300 | 2260 | 2030 |

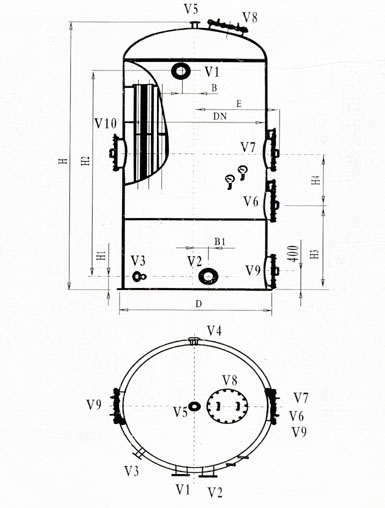

4．6、JDL-60~JDL-160外形尺寸及管口方位图
4．7、HQ-60~HQ-160管口表
代号 规格 | JDL -60 | JDL -80 | JDL -100 | JDL -120 | JDL -145 | JDL -160 | 用途 |
V1 | DN150 | DN200 | DN200 | DN200 | DN250 | DN250 | 进液口 |
V2 | DN150 | DN200 | DN200 | DN200 | DN250 | DN250 | 出液口 |
V3 | DN80 | DN80 | DN100 | DN100 | DN125 | DN125 | 排污口 |
V4 | DN80 | DN80 | DN100 | DN100 | DN125 | DN125 | 清污口 |
V5 | DN65 | DN65 | DN65 | DN80 | DN80 | DN80 | 排空口 |
V6 | DN500 | DN500 | DN500 | DN500 | DN500 | DN500 | 入孔 |
V7 | DN500 | DN600 | DN600 | DN600 | DN600 | DN600 | 人孔 |
V8 | DN500 | DN500 | DN500 | DN500 | DN500 | DN500 | 人孔 |
V9 | DN600 | DN600 | DN600 | DN600 | DN600 | DN600 | 入孔 |
V810 | | | DN600 | DN600 | DN600 | DN600 | 人孔 |
4．8、JDL-60~JDL-160技术性能及参数
代号 规格 | 过虑面积 m2 | 处理能力 m3/h | 容积 m3 | 工作压力 Mpa | 工作压差 Mpa | 处理后含油量 ml/L | 处理后悬浮物含量，mg/g | 过滤管 规格 mm |
JDL-60 | 60 | 75~100 | 29 | ≤1.0 | 0.02~0.06 | 2~30 | 5~100 | φ100×20×900 |
JDL-80 | 80 | 100~125 | 36．6 | ≤1.0 | 0.02~0.06 | 2~30 | 5~100 | φ100×20×900 |
JDL-100 | 100 | 125~150 | 47．3 | ≤1.0 | 0.02~0.06 | 2~30 | 5~100 | φ100×20×900 |
JDL-120 | 120 | 150~190 | 53．7 | ≤1.0 | 0.02~0.06 | 2~30 | 5~100 | φ128×23×800 |
JDL-145 | 145 | 180~230 | 68 | ≤1.0 | 0.02~0.06 | 2~30 | 5~100 | φ128×23×800 |
JDL-160 | 160 | 200~250 | 72 | ≤1.0 | 0.02~0.06 | 2~30 | 5~100 | φ150×25×900 |
五、安装及调试：
安装时基础应牢固，罐体应垂直。陶瓷膜过滤管安装时两端应密封。管与管连接应保证它的直线度其偏差不得超过5毫米。各管口连接应与工艺管线走向一*，人工操作时不需空载试车，自动控制必须空载试车并检查各电动阀是否按照预设的开关顺序运行，各自动作是否灵敏。符合要求后方可投入运行。
六、运行及维护保养
此设备属静态设备一般无须维护保养。在开车运行之前，根据各行业的具体情况做好开车运行方案。
7、包装及运输
7．1、包装：陶瓷膜过滤器属钢制容器类不须包装，陶瓷膜过滤管采用纸箱加发泡聚苯乙烯薄膜材料包装。
7．2：运输：本产品在运输时需采用钢丝绳控绑牢固，规格大的产品，应有超长超宽标志，装卸时应保持设备的平衡，并垂直摆放。
8、订货须知
订货单位应将待处理水的有关数据如：处理量、工作压力、工作温度、及水质数据提供给我公司，我公司技术技术人员根据所提供的数据进行分析计算后，为用户提供选择设备的规格、数量和陶瓷膜过虑的规格。
为方便用户，我公司可组织专业人员到现场了解情况，协同用户进行数据采集和技术咨询。我公司从设计、制造、安装调试及操作人员的培训等交钥匙工程。
陶瓷膜过滤罐生产现场
正在安装陶瓷膜过滤管的陶瓷过滤器
