陶瓷条梁格栅组合
材质 : 耐酸陶瓷 高铝瓷
品牌 : “精填”牌
产品详情
产品评论(0)

陶瓷条梁格栅组合

陶瓷条梁格栅组合由条梁、格栅两部分组合而成。陶瓷条梁格栅组合起支撑填料分布汽液的作用,应用于耐酸腐蚀支承填料的化工设备塔。我公司陶瓷条梁格栅组合分硅酸铝条梁和高铝条梁两种。产品由氧化铝、铝钒土、粘土及其它无机非金属原料经配方、成型、烧结等工艺处理,产品适用于耐酸腐蚀支承填料的长板形耐酸制品。它的主要特点是:综合大开率可达58%以上,能适应1.5-2m/s的高气速要求,产品制作容易,造价低,对于老厂改造只要稍作改动,就能满足设计要求,对支承结构进行维修,更换非常容易。

我公司可生的陶瓷条梁格栅组合主要化学成分AL2O3含量≤75%,产品宽度≥40,高度≤260,长度≤2500,并根据用户的要求各种规格的格栅填料。

陶瓷条梁格栅组合主要物理化学技术指标

项  目

技术要求

检验方法标准

高铝陶瓷条梁

硅酸铝陶瓷条梁

GB/T4734

HG/T3210-2002

GB8488-2008

G8488-2008

HG/T3210-2002

HG/T3210-2002

外观

陶不允许有裂纹、开裂现象。

Al2O3,%

≥60

23-30

体积密度,g/cm3

≥3.2

≥2.3

吸水率,%

≤1.5

≤0.5

耐酸度,%

≥98.5

≥99.8

抗压强度,Mpa

≥400

≥180

弯曲强度,Mpa

≥170

≥50

热稳定性,℃

≥230

≥130

试验一次后,试样不得有裂纹、剥落等破损现象。

产品执行标准

化工设备塔用支撑条梁

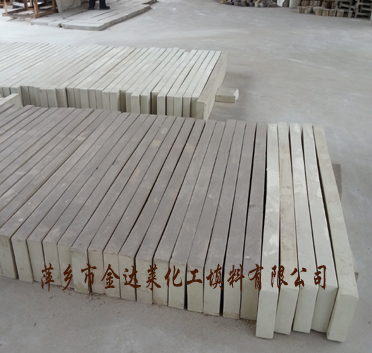

陶瓷条梁规格(mm)

宽  度

长 度

高  度

50-90

300-2200

200-265

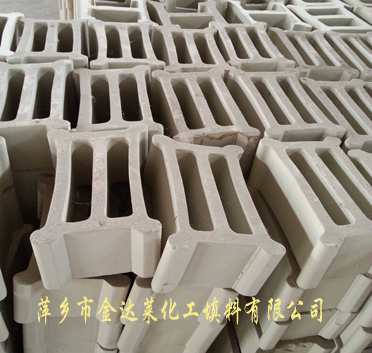

陶瓷格栅规格(mm)

宽 度

长 度

高 度

孔 宽

200

200

120

45

220

220

150

45

220

120

120

45

146

216

80-100

35

陶瓷条梁的尺寸偏差和变形

项目

要求

a/mm

-10

b/mm

±1.0

h/mm

±2.0

直线度/(mm/m)

±5.0

平面度/%

±0.4

垂直度/%

±0.4

产品应用

陶瓷条梁格栅组合主要用于各种化学工业塔设备中,用作耐酸腐蚀支承填料的化工设备塔用支撑条梁。在硫酸化工,锌冶炼、铜冶炼、黄金冶炼厂等冶炼制酸装置、钛白粉、磷肥厂以及石油、化工、电力、化纤、造纸、制药、化肥、食品、乳业、果汁、电镀室以及塔、池、罐、槽等防腐工程,并在地下污水道和露天地面等工作地都可发挥其耐腐蚀能力。如在铅冶炼、锌冶炼、铜冶炼、黄金冶炼、锗冶炼等冶炼厂冶炼尾气综合利用制取硫酸过程中的干燥塔、吸收塔中,作为填料的支撑结构。

    两种不同规格的格栅填料窗体底端
