槽盘式气液分布器

1、产品介绍

槽盘式汽液分布器又称可拆式槽盘式汽液分布器,它综合了溢流盘式和筛盘式液体分布器的特点,其抗堵性大为改善,避免了液体夹带的危险,升气管呈矩形,尽可能提供气液通过的自由空间(开孔率在30%以上,操作弹性可达1:10),压降低于500Pa,制作不受直径大小及材质的限制。性能优良:高效、多用型;抗堵塞,可用于较脏物料;较强的防止雾沫夹带性能;气液分布均匀;相对多级槽式分布器占有塔高较小;有高的操作弹性,可达10:1以上;分布器的压降较低。槽式液体分布器是最通用的一种分布器,它具有较大的气流通道,最大可达截面积的55%。介

2、分类

槽盘式气液分布器为可拆型槽盘气液分布器和可拆型槽盘液体分布器。

槽盘气液分布器安装在填料塔塔顶及各填料层的上部,用于液体及气体分布;槽盘液体分布器安装在填料塔塔顶,用于液体分布。

槽式汽液分布器分标准升气管和高升气管,分布器底板和升气管等组成分布板部件,分布板有单升气管型分布板和双升气管型分布板。单升气管型用于塔径800-1800mm的标准升气管型及高升气管型型,双升气管型用于塔径≥2000mm的标准升气管型。

可拆型槽盘气液分布器结构为带挡液帽,而可拆型槽盘液体分布器不带挡液帽.

3、应用特点

槽盘式汽液分布器通常是由分流槽(又称主槽和一级槽)、分布器(又称副槽和二级槽)构成。一级槽通过槽底开孔将液体初分成若干流股,分别加入其下方的液体分布槽。分布槽的槽底(或槽壁)上设有孔道或导管,将液体均匀分布于填料层上。槽式汽液分布器具有较大的操作弹性和极好的抗污堵性,特别适用于大气液负荷及含有固体悬浮物、粘度大的液体的分离场合,由于塔内件槽式分布器具有优良的分布性能和抗污堵性能,适用范围非常广泛。多功能:用作填料塔内汽液分布器及消液体分布器。

4、应用范围

槽式汽液分布器适用范围广:可用于化工、石油化工、炼油、轻工、制药、环保、原子能等工业部门的常压、减压、加压条件下的精馏、吸收、解析、洗涤等过程的填料塔中。

5、制造技术要求、试漏及验收

(1) 可拆型槽盘式气液分布器分布板由钢板制成。钢板及下料切边应平整、光滑。焊接接头型式除图中注明外,按HG 20583《钢制化工容器结构设计规定》,对接焊缝根据板厚为DU1或DU2,角焊缝的焊角尺寸 等于较薄钢板的厚度,其余按GB 985《气焊、手工电焊及气体保护焊焊缝坡口的基本型式与尺寸》的规定。

(2) 除导液角钢与升气管、导液角钢与挡板之间以及支架与挡液帽、管子与挡液盖之间采用间断焊外,其余全部为连续焊。各部件制作应规整不行扭曲变形,导液角钢与升气管接触线处的间隙应小于1mm。

(3) 各分布板制造完毕后应编号,并绘制“分布板编号图”。

(4)底板与支撑圈之间以及底板与底板之间的联接表面应光洁平整,不得有焊渣、毛刺、污垢等。为使底板与支持圈接触部分不漏液,对分块式分布器应将底板翻边法兰两端,在翻边前切开约50mm,翻边后将切口两边进行堆焊,焊后要用砂轮将其磨成直角,且调平,不得变形。各分布板制造完毕后在制造厂应进行洒水试漏,并进行预组装。

(5)支架与挡液帽先在塔外组装,将支架与升气管及支持板用螺栓连接后再进行挡液帽与支架的焊接。装入塔内前,再将螺栓拆除,到塔内进行最后组装。

(6)对分块式的分布器,底边翻边法兰上的螺栓孔应与相联接的板配钻。

(7)现场组装完成后,应将泪孔堵上后盛水试漏,各联接面的接缝处只允许局部有渗漏或个别占缓缓滴漏,不允许有束状漏流。同时观察喷淋情况,喷淋应均匀。

(7)塔设备的制造中,要求分布器的支持圈与分布器支承梁的上端应在同一水平面上,上表面应平整,其平面度偏差应小于等于±1.0-1.5mm。当有多根梁时,梁与梁的中心距偏差应小于等于±2mm。梁的上表面不得高于支持圈的上表面,支持圈上表面的对接焊缝一律磨平。

(8) 可拆型槽盘气液分布器制造中对升气管上层及下层的喷淋孔(d2及d1)孔径偏差应严格控制,孔边应光滑,d2及d1钻孔方向应按液体流动方向(即从升气管外向内打孔)。同时制造中应保证分布器安装后,上层喷淋孔或下层喷淋孔均应在同一水平面上,同一层上的任意两个喷淋孔之间的水平偏差不得大于3mm。其余技术要求按照JB1205《塔盘技术条件》及HG/T21585.1-1998《可拆型槽盘气液分布器》制造图进行制造和验收。

6、主要规格:

槽式汽液分布器主要规格有:DN600、DN700、DN800、DN900、DN1000、DN1100、DN1200 DN1400 DN1600 DN1800 DN2000DN2200、 DN2400、DN2600、DN2800、DN3000、DN3200、DN3400、DN3600、DN3800、DN4000、DN4200、DN4600、 DN4800、DN5000、DN5200、DN5800、DN6000。

7、槽式汽液分布器结构参数表

塔内径 D

总高度

升气管高

分布板底距下端高

分布板

挡液帽宽

升气管宽

孔数

(个)

600

458

253

96

570

110

100

26

700

458

253

96

670

110

100

36

800

468

253

96

222

120

110

42

1000

468

253

96

222

120

110

68

1200

468

253

96

222

120

110

100

1400

468

253

96

222

120

110

138

1600

468

253

96

222

120

110

180

1800

468

253

96

222

120

110

236

2000

468

255

96

452

120

110

280

2200

468

255

96

452

120

110

356

2400

468

255

96

452

120

110

424

2600

468

468

95

452

120

110

504

2600

573

573

66

222

120

110

480

2800

468

255

96

452

120

110

604

3000

468

255

96

452

120

110

708

3200

468

389

66

222

120

110

764

3400

573

255

96

452

120

110

852

3600

573

389

66

222

120

110

986

3800

468

255

96

452

120

110

1064

4000

468

255

96

452

120

110

1170

4200

468

255

96

452

120

110

1308

4600

468

255

96

452

120

110

1602

5000

468

255

96

452

120

110

1832

5200

468

255

96

452

120

110

1992

5800

468

255

96

452

120

110

2658

6000

468

255

96

452

120

110

2740

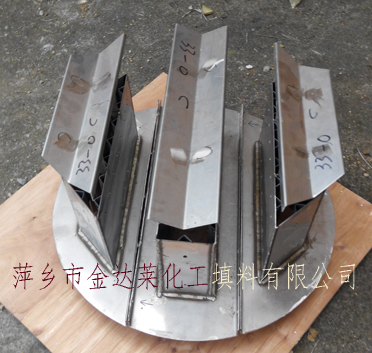

槽盘式气液分布器

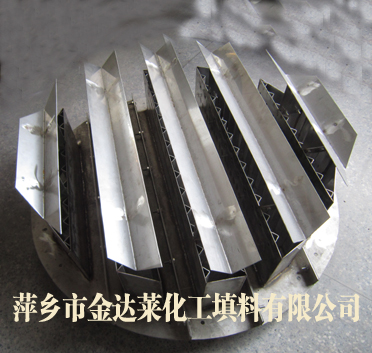

                              316L不锈钢槽盘式气液分布器

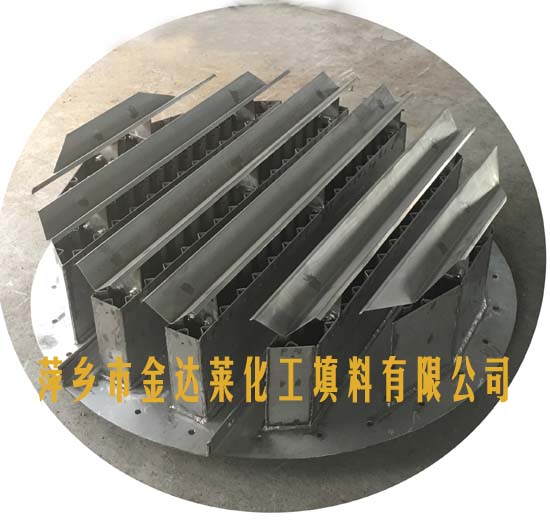

不锈钢304材质槽盘式气液分布器 萍乡金达莱
