活性氧化铝无热再生干燥原理及再生操作

　　活性氧化铝吸附器是无热再生干燥空气供给设备的主要而关键的部件。吸附器循环工作的好坏，直接影响到整个设备的性能和气体的干燥**。无热再生干燥吸附原理为活性氧化铝干燥剂在压力下吸附水分，在减压下解吸水分。

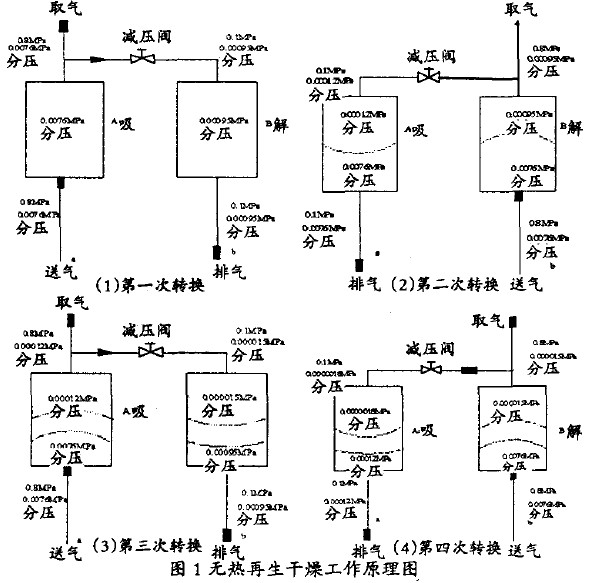

 活性氧化铝无热再生干燥器采用双罐式，干燥罐A工作吸附时，干燥罐B进行再生，A、B罐交替工作和再生，其干燥工作原理如图：

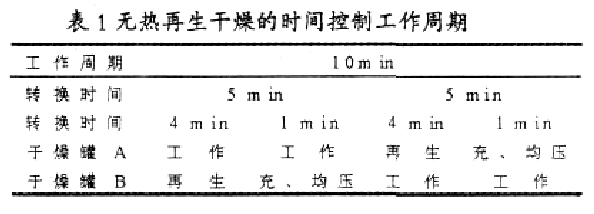

 工作程序为时间控制：5分钟切换，10分钟一个工作周期。工作程序共分为工做、再生、充压、均压、待再生5个过程。干燥罐工作时，压力升高，空气中的水蒸分压也相应提高，当通过干燥剂活性氧化铝床层时，被活性氧化铝吸附，使氧化铝干燥剂表面水蒸汽分压逐渐提高，达到平衡，这就是吸附工作过程，使压缩空气得到干燥；干燥罐再生时，当罐内空气压力突然**，水蒸汽的分压也同样**，吸附在干燥剂的水蒸汽也转移到空气中，再生过程就是通过限流孔板，控制小部分的干燥气流（占处理量的15%）膨胀到大气压，从上而下对干燥剂活性氧化铝进行反吹。水蒸汽随反吹气流从消音器排到机外，使干燥剂脱附。再生4分钟后，排空阀关闭，再生塔通过限流孔板进行充压，使罐内压力上升，与工作罐平衡，再生结束，转换到工作吸附，时间控制工作周期如下表所示：
