槽式液体分布器布液孔大小的计算方法及图解

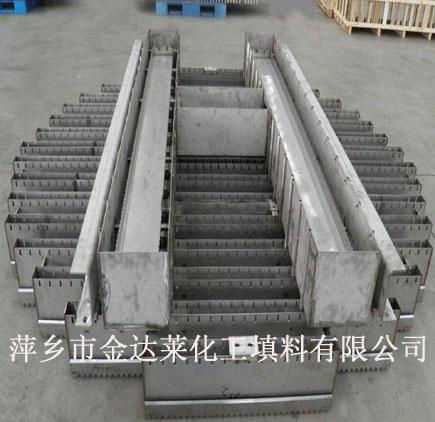

槽式液体分布器是靠槽内液位分布液体，一般情况下下，*低液位以30mm为宜，不得低于15mm，*高液位由操作弹性、塔内允许高度及造价而定。一般200mm左右。设计液位高度应取槽内有效高度的70%，必要时槽上缘可开溢流孔，以便超过设计负荷较大时溢流分布。布液孔数和直径由喷淋密度那液体性质的影响可忽略，下列公式可用来计算孔数和孔径.

式中Q-----液体流量，m³/s;

        d-----布液孔直径，

        n----布液孔数量，

        K----孔流系数，无因次

        g-----重力加速度，9.81g/s²,

        h----液位高度，m.

孔流系数K值随小孔液体流出的雷诺Re变化，其变化关系见图1，一般情况下Re均超过1000，故可取0.61-0.62.设计时h值不可取过大以减小分布器的高度。对于槽式或排管式分布器，可按分布器气体阻力为零时得出液位高度h值，再加10mm作为实际液位高度，以保证安全。

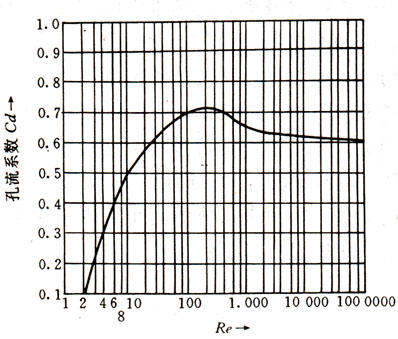

图1、孔流系数K值随雷诺系数Re的变化曲线

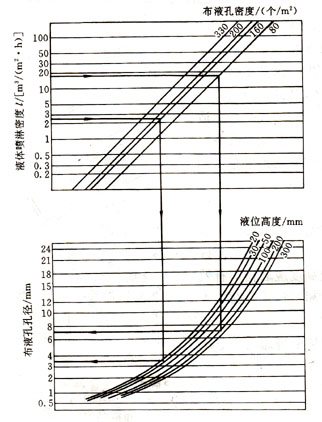

布液孔数量，直径及液面高度也可参考图2根据液体喷淋密度得出。图中在上方是液体负荷即喷淋密度。由分离任务所确定的液体负荷水平向右，与所用填料要求的布液孔密度线相交，再水平向左，与下面纵座标的交点那为所求得的孔径。若孔径过小，可减少布液点孔数或**液位高度以求得适当的孔径。例如，当液体负荷为18m³/m².h时，采用125Y型板波纹填料，布液孔密度为80；当液位高度为200mm时，得出孔径为7mm,。又如，当液体负荷为2.3 m³/m².h时，采用250Y型板波纹填料，布液孔密度为160；当液位高度为20mm时，得出孔径为3.3mm,。由此图得出的孔径误差小于10%，这是因为液体从小孔中流出量与孔的加工方法有关。

图2、图解法确定布液孔的尺寸

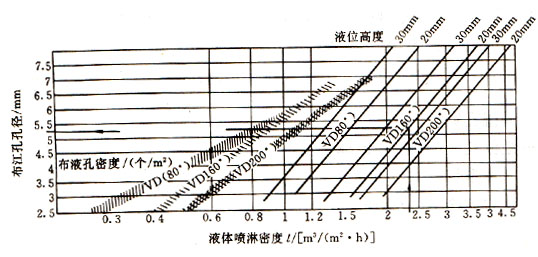

对于侧板式布液结构（即喷溅式）如图3给出了液体负荷，喷淋密度和布液孔径之间的有关系。图3中喷淋点密度指图2所达到的喷淋密度，即填料所要求的喷淋点密度。如前例所示，出液孔直径由3.3mm变成了5.3mm，按小孔总面积相等计算，如果喷淋密度为160，即直径为3.3mm时每平方米应有160个孔，而侧板式出液装置则每平方米应有62个直径为5.3mm的出液孔，即用62mm出液孔的侧板式液体分布器的分布**相当正常分布器每平方米160个直径为3.3mm的布液孔的布液**。

为了保持每一个分布点的流量一*性，各分布点液量与平均液量的**误差一般不得超过2%。要求小孔加工精度要高，特别注意去掉加工后的毛刺。此外，小孔的排列，对于散装填料，要求几何分布均匀；而对于规整波纹填料，由于填料片排列上有方向性，故要求小孔安排与填料方向相匹配。孔数应根据所用填料的要求而定，对于板波纹填料250Y型，需100点/m², 以150点/m²为宜。小孔直径由被处理物料的情况而定，对于易堵塞的物料，小孔直径以5mm以上这宜，对于不易堵塞的物料，小孔直径以3mm以上为宜，若孔数与孔径二者发生矛盾，则应采取特殊结构的布液装置。
